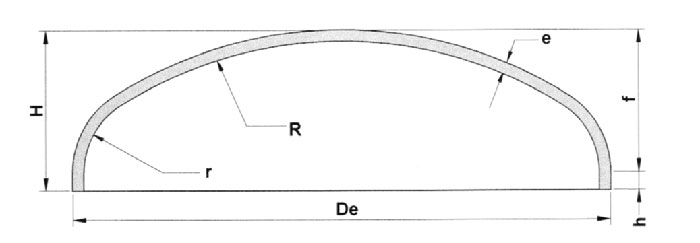

Fondos Semielíptico (Korbbogen)

DATOS ORIENTATIVOS FONDOS KORBBOGEN
De mm	e mm	Dd mm	f mm	V litros	Peso Kg/mm e
400	3-10	520	100	7,9	1,45
450	3-10	590	113	11,4	1,83
500	3-10	650	126	15,6	2,26
550	4-10	710	138	20,9	2,74
600	4-10	760	151	27	3,26
650	4-10	810	164	35	3,82
700	4-10	875	177	43	4,33
750	4-10	930	189	53	4,98
800	4-10	990	202	65	5,67
900	4-10	1100	228	93	7,19
1000	4-10	1220	253	127	8,75
1100	4-10	1430	279	170	10,62
1200	4-10	1560	303	220	12,85
1400	4-10	1765	354	350	17,31
1600	5-10	2000	405	522	22,44
Ø Exterior mínimo 400 y máximo 1600 m/m
R=0,8.De
DIN 28013
